Trong hệ thống điện của nhà máy, bệnh viện, chung cư hay các công trình dân dụng, tiếp địa bảo vệ là một phần quan trọng của giải pháp an toàn điện. Hệ thống này giúp hạn chế nguy cơ điện giật khi xảy ra sự cố cách điện và tạo điều kiện để các thiết bị bảo vệ như CB hoặc RCD/RCCB tác động phù hợp.

Hiểu đơn giản, tiếp địa bảo vệ không có nhiệm vụ “tiêu hết điện xuống đất”, mà tạo ra đường dẫn an toàn cho dòng điện sự cố và giữ các phần kim loại có thể chạm tới ở trạng thái an toàn hơn.

Tiếp địa bảo vệ là gì?

Trong thiết bị điện, các phần kim loại như vỏ tủ điện, khung máy, máng cáp hoặc thân động cơ thông thường không mang điện.

Tuy nhiên, nếu lớp cách điện bị hư hỏng và dây pha chạm vào phần kim loại, vỏ thiết bị có thể xuất hiện điện áp nguy hiểm.

Để hạn chế rủi ro này, các phần kim loại được nối với dây PE – Protective Earth và liên kết với hệ thống nối đất của công trình.

Khi có sự cố, dòng điện được tạo điều kiện đi theo đường PE thay vì phụ thuộc vào cơ thể người để hình thành đường dẫn điện.

Dòng điện sự cố đi như thế nào?

Có thể hình dung theo một tình huống đơn giản:

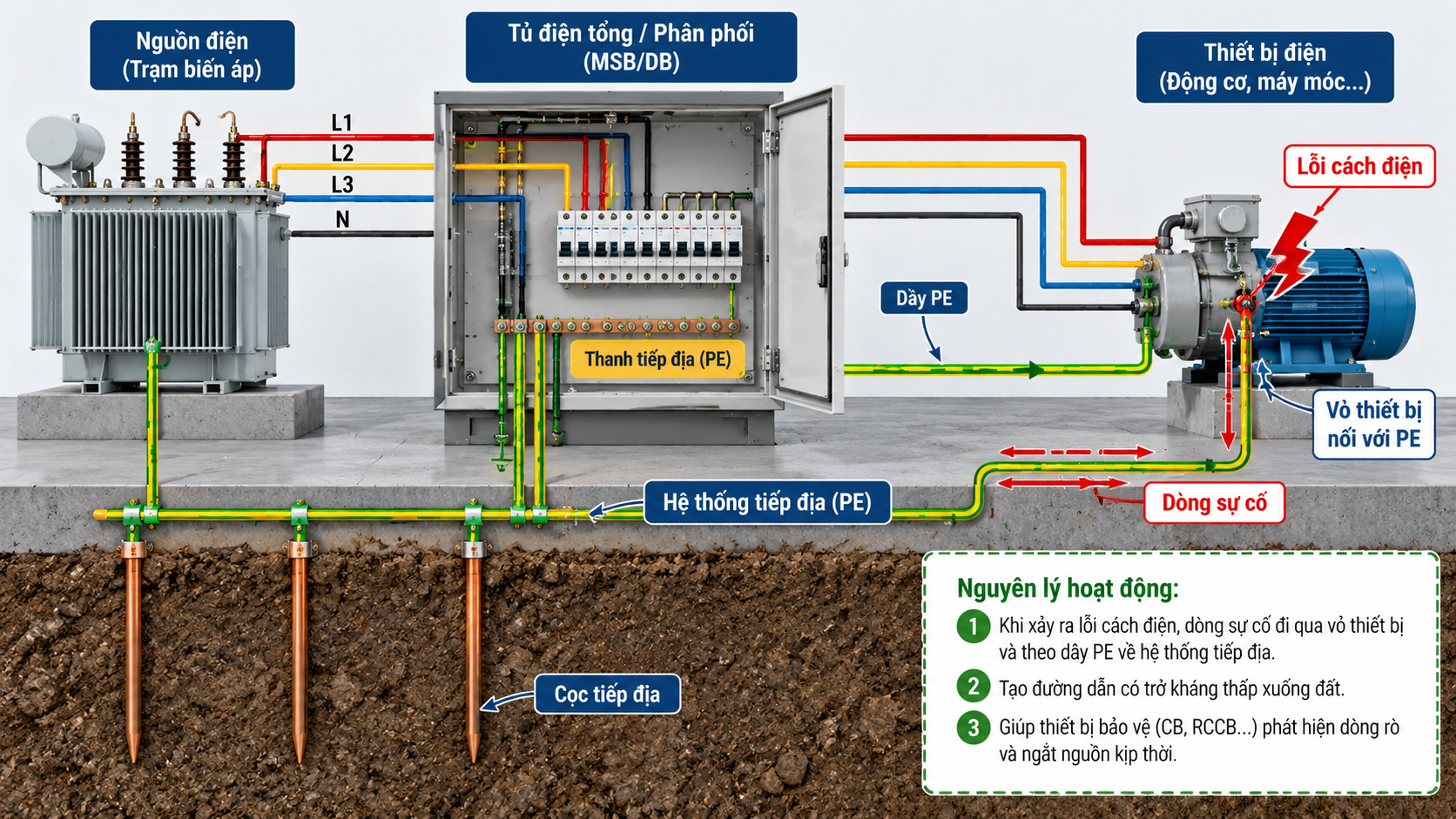

Dây pha → chạm vỏ thiết bị → vỏ kim loại → dây PE → hệ thống nối đất / điểm trung tính nguồn → trở về nguồn điện.

Khi đường sự cố có trở kháng đủ thấp, dòng điện tăng lên và thiết bị bảo vệ có thể nhận biết tình trạng bất thường để ngắt mạch.

Đây chính là lý do việc nối đất và liên kết PE phải được thực hiện liên tục, chắc chắn và phù hợp với cấu hình hệ thống điện.

Dây PE có vai trò gì?

Dây PE là dây bảo vệ được nối với các phần kim loại không mang điện của thiết bị.

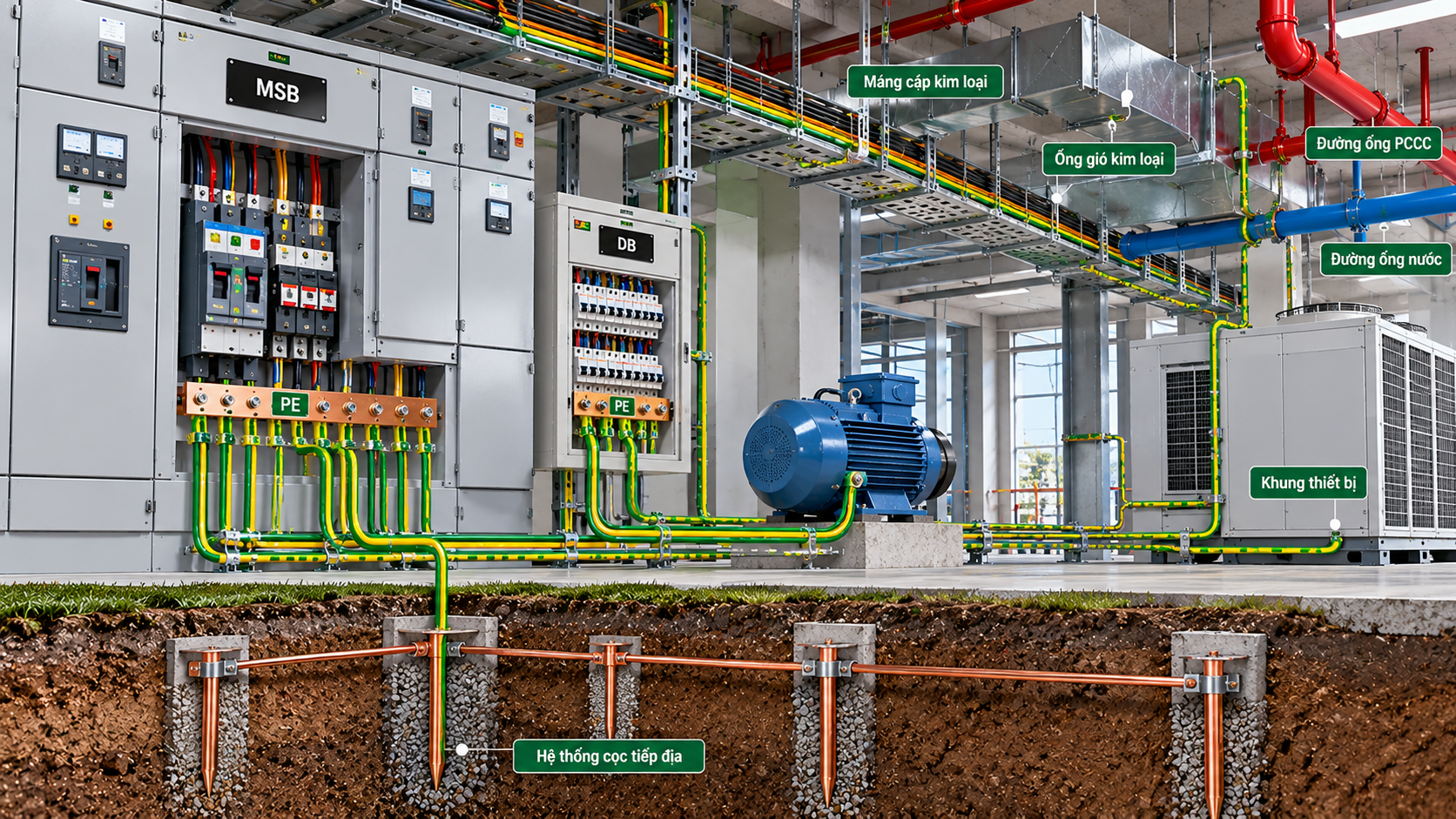

Trong công trình, PE có thể được liên kết với:

• Vỏ tủ điện

• Thân động cơ

• Máng cáp kim loại

• Khung thiết bị

• Hệ thống cơ khí có yêu cầu liên kết đẳng thế

• Thanh tiếp địa trong tủ điện

PE không phải dây dùng để cấp điện cho tải như dây pha hoặc dây trung tính.

Nhiệm vụ của PE là duy trì một đường dẫn bảo vệ khi xảy ra sự cố điện.

Tiếp địa và CB phối hợp với nhau như thế nào?

Nhiều người cho rằng chỉ cần đóng cọc tiếp địa là đủ an toàn. Thực tế, hệ thống bảo vệ điện cần được xem xét đồng bộ.

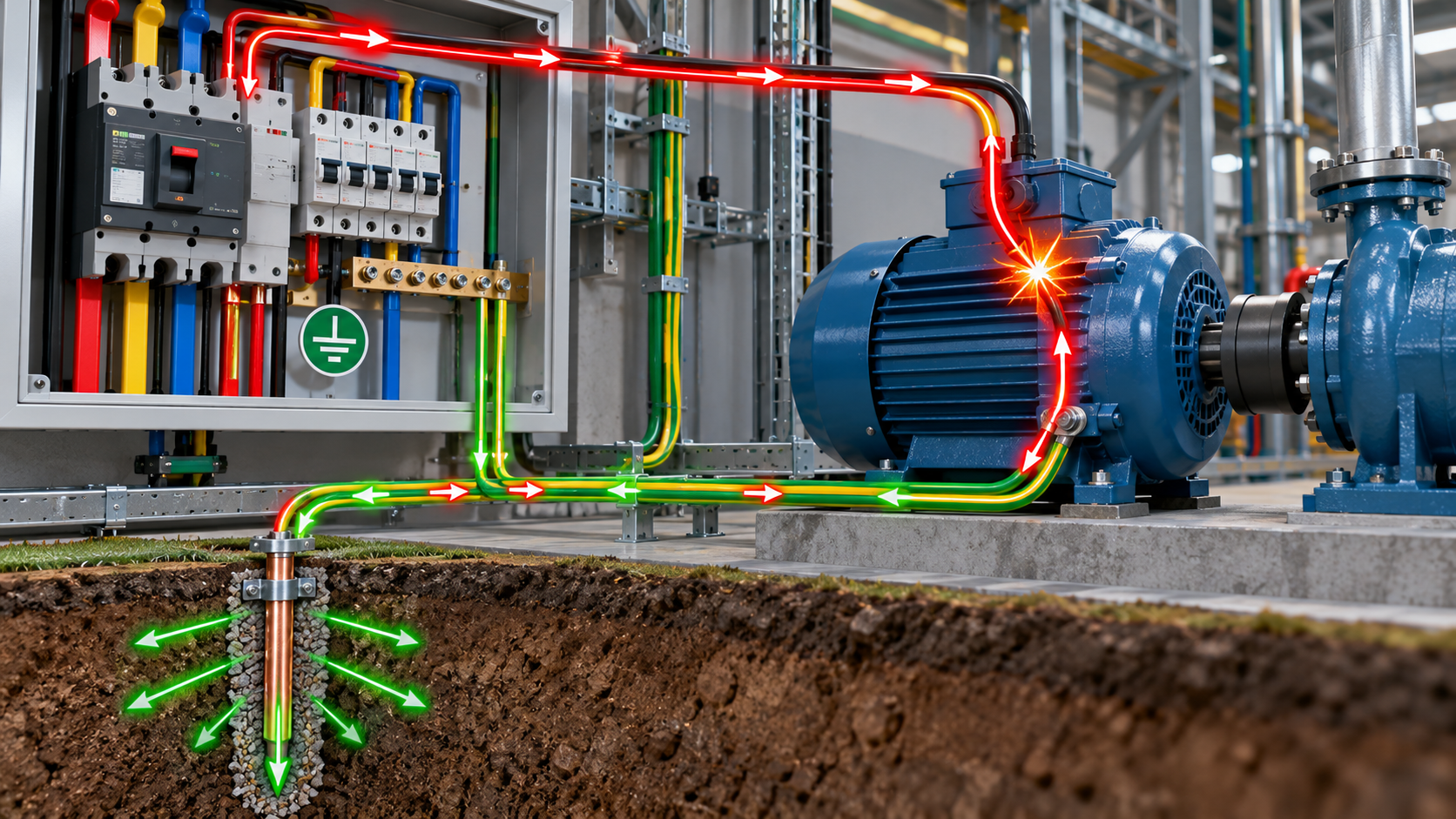

Khi xảy ra chạm vỏ, hệ thống tiếp địa và dây PE tạo đường đi cho dòng sự cố. Thiết bị bảo vệ như MCB, MCCB hoặc ACB sẽ tác động nếu dòng sự cố đạt điều kiện bảo vệ đã thiết kế.

Trong những hệ thống có RCD/RCCB, thiết bị còn có khả năng nhận biết sự chênh lệch dòng điện giữa các dây dẫn và ngắt nguồn khi phát hiện dòng rò vượt ngưỡng cho phép.

Có thể hiểu đơn giản:

PE tạo đường bảo vệ → dòng sự cố xuất hiện → thiết bị bảo vệ phát hiện → nguồn được ngắt.

Vì sao không nên chỉ nhìn vào điện trở cọc tiếp địa?

Giá trị điện trở nối đất là một thông số quan trọng, nhưng không phải yếu tố duy nhất quyết định toàn bộ mức độ an toàn.

Một hệ thống tiếp địa bảo vệ còn cần xem xét:

Tính liên tục của dây PE → liên kết đẳng thế → cấu hình nối đất → thiết bị bảo vệ → trở kháng vòng sự cố → điều kiện ngắt nguồn.

Ví dụ, một hệ thống có điện trở cọc tiếp địa thấp nhưng dây PE bị đứt hoặc liên kết với thiết bị không tốt thì khả năng bảo vệ vẫn có thể bị ảnh hưởng.

Do đó, đánh giá hệ thống tiếp địa cần được thực hiện trên tổng thể hệ thống điện chứ không chỉ dựa vào một giá trị đo duy nhất.

Thanh cái PE và liên kết đẳng thế có tác dụng gì?

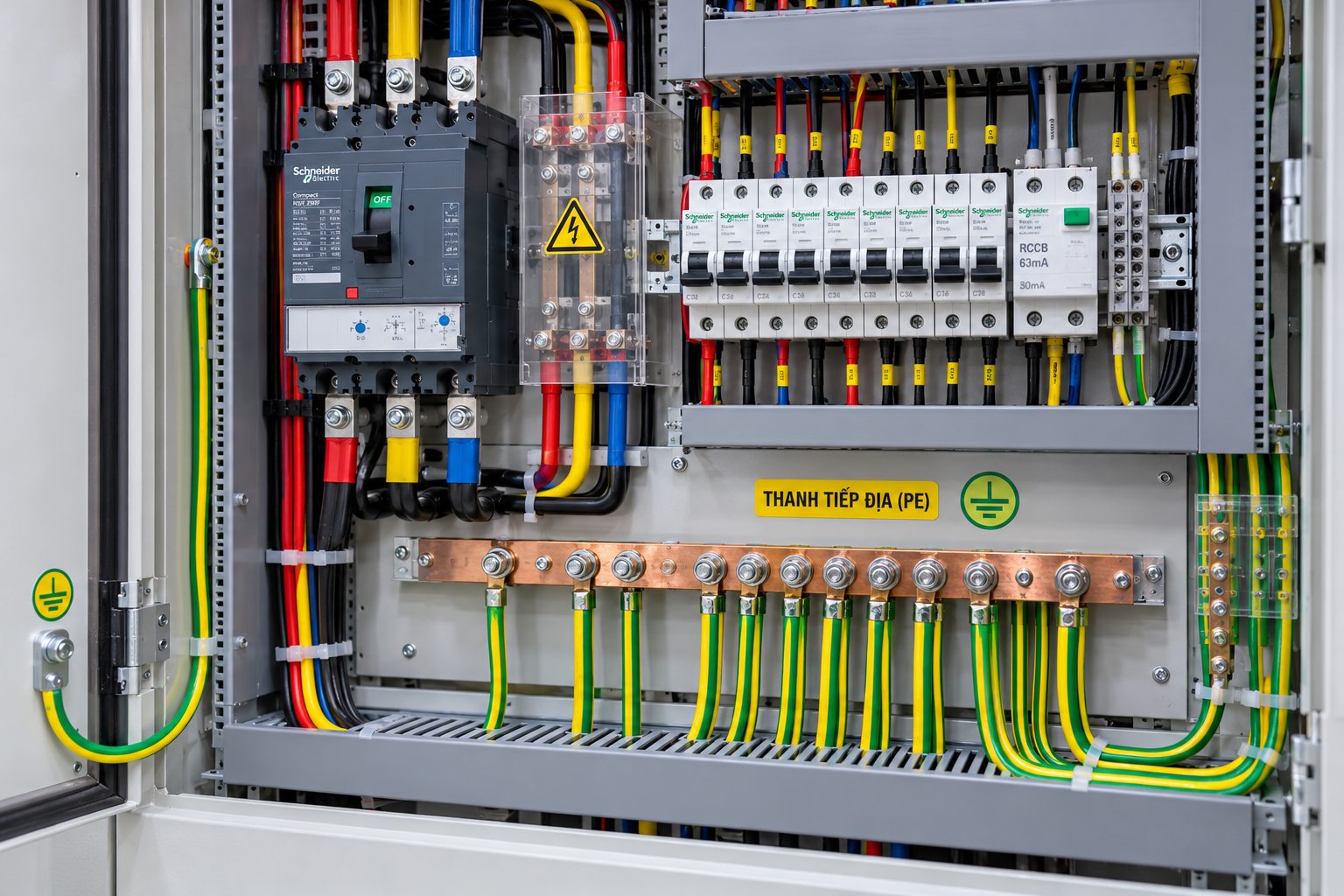

Trong tủ điện chính, các dây bảo vệ thường được tập trung về thanh PE.

Thanh PE sau đó liên kết với hệ thống tiếp địa của công trình.

Ngoài ra, một số phần kim loại lớn của công trình có thể được liên kết đẳng thế nhằm giảm chênh lệch điện áp giữa các phần kim loại mà con người có thể đồng thời chạm vào.

Điều này đặc biệt quan trọng tại các khu vực có nhiều thiết bị điện, phòng kỹ thuật, nhà máy hoặc những công trình có yêu cầu an toàn cao.

N và PE có giống nhau không?

Không.

Dây N – Neutral là dây trung tính tham gia vào mạch điện làm việc.

Dây PE – Protective Earth là dây bảo vệ.

Trong một số cấu hình hệ thống điện, N và PE có thể được liên kết tại một điểm xác định của nguồn. Tuy nhiên, sau điểm phân tách, hai dây có chức năng khác nhau và không nên tùy tiện đấu chung lại.

Việc tổ chức N và PE cần tuân theo sơ đồ nối đất và phương án thiết kế của hệ thống điện.

Khi nào cần kiểm tra hệ thống tiếp địa?

Hệ thống nối đất nên được kiểm tra định kỳ và khi công trình có các thay đổi lớn về hệ thống điện.

Các nội dung đánh giá chuyên môn thường liên quan đến tình trạng liên kết PE, điểm nối, hệ thống điện cực nối đất, thiết bị bảo vệ và các thông số điện cần thiết.

Việc đo kiểm nên được thực hiện bằng thiết bị chuyên dụng và bởi người có chuyên môn, đặc biệt đối với hệ thống điện đang vận hành.

Tiếp địa bảo vệ là một phần của hệ thống an toàn điện tổng thể

Một hệ thống tiếp địa tốt không hoạt động riêng lẻ. Nó cần được phối hợp với dây PE, thiết bị bảo vệ, hệ thống phân phối điện và các liên kết đẳng thế trong công trình.

Vì vậy, khi thiết kế hoặc cải tạo hệ thống điện, việc xem xét tiếp địa ngay từ đầu giúp phương án kỹ thuật đồng bộ hơn và tạo điều kiện cho hệ thống bảo vệ hoạt động đúng chức năng khi xảy ra sự cố.
