Trong các công trình như nhà máy, bệnh viện, văn phòng, khách sạn hay chung cư, hệ thống điều hòa không khí và thông gió có vai trò quan trọng trong việc duy trì nhiệt độ, độ ẩm và chất lượng không khí bên trong.

Nhóm hệ thống này thường được gọi chung là HVAC. Trong HVAC, các thiết bị như AHU, FCU và Chiller thường xuất hiện nhưng có chức năng hoàn toàn khác nhau.

HVAC là gì?

HVAC là viết tắt của:

H – Heating: Sưởi ấm
V – Ventilation: Thông gió
AC – Air Conditioning: Điều hòa không khí

Tùy theo loại công trình, hệ thống HVAC có thể thực hiện nhiều chức năng như:

• Làm lạnh hoặc sưởi không khí

• Cấp gió tươi

• Hút khí thải

• Kiểm soát nhiệt độ

• Kiểm soát độ ẩm

• Lọc không khí

• Phân phối không khí đến từng khu vực

Đối với những công trình lớn, HVAC thường được thiết kế thành một hệ thống trung tâm với nhiều thiết bị phối hợp cùng nhau.

Chiller là gì?

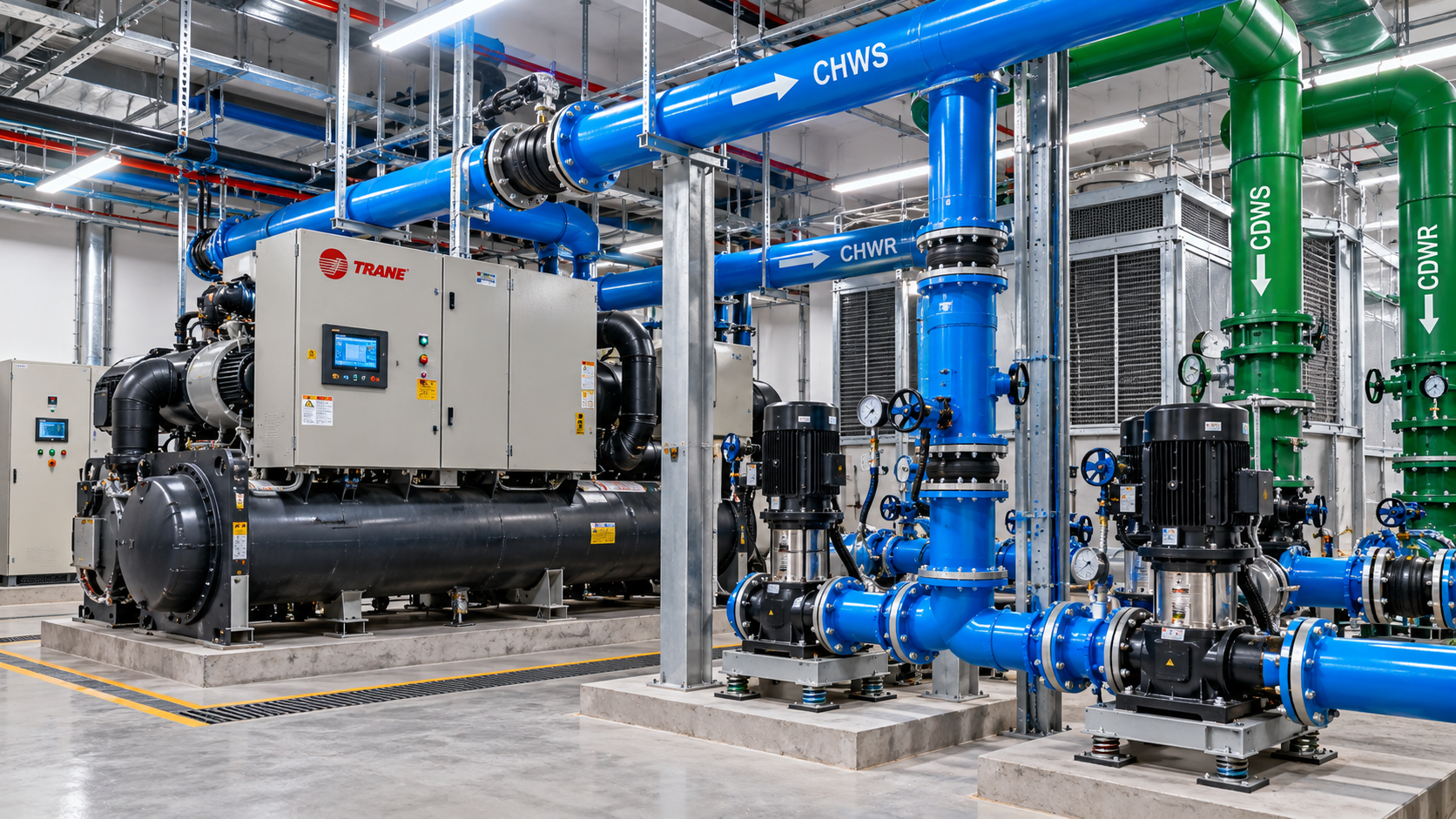

Chiller là thiết bị tạo ra nước lạnh để phục vụ hệ thống điều hòa trung tâm.

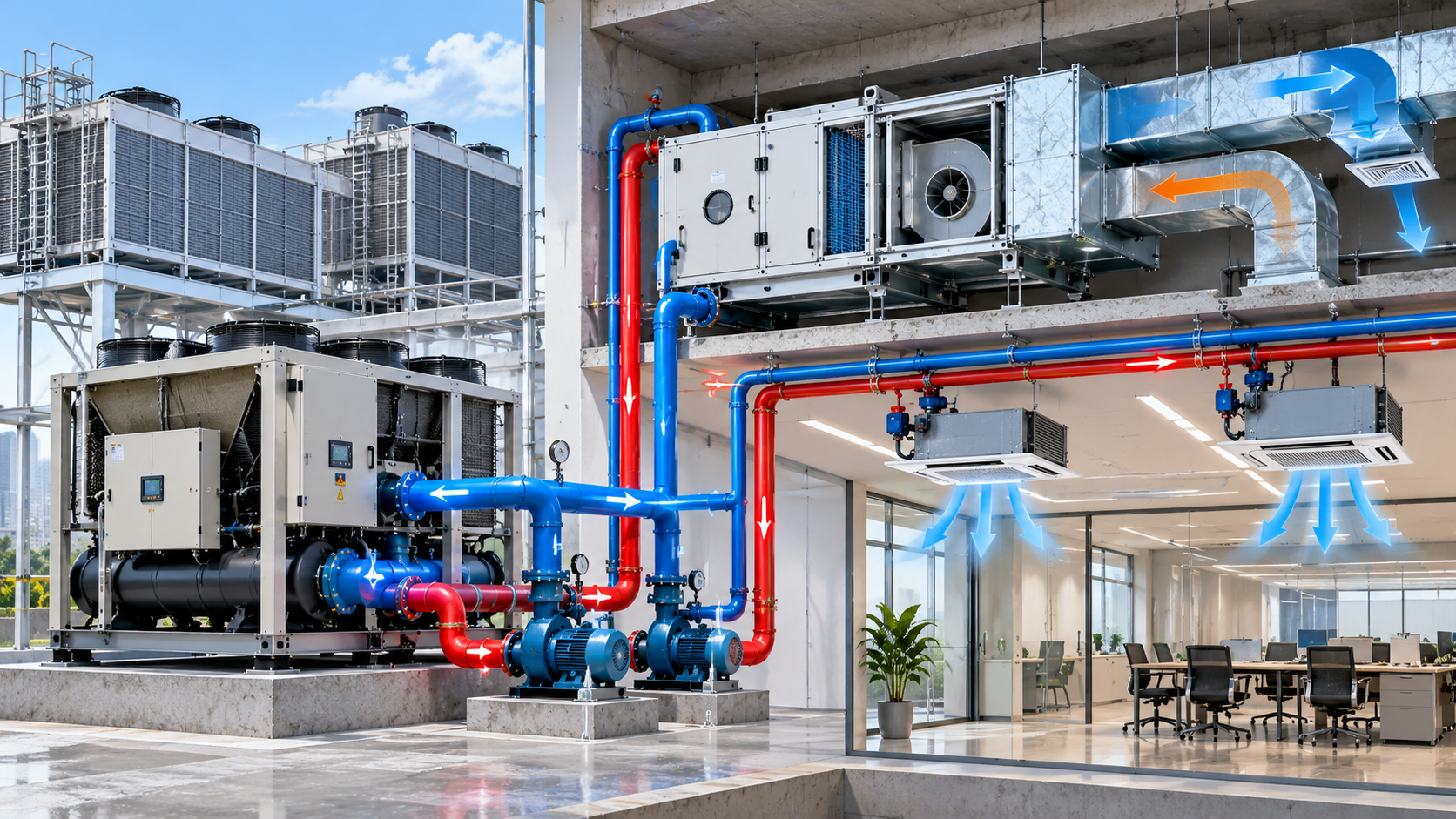

Có thể hiểu đơn giản, Chiller không trực tiếp thổi gió lạnh vào phòng. Thay vào đó, thiết bị này làm lạnh nước, sau đó nước lạnh được bơm qua đường ống đến AHU hoặc FCU.

Chu trình cơ bản có thể hình dung như sau:

Chiller → Nước lạnh → AHU/FCU → Trao đổi nhiệt với không khí → Làm mát không gian

Chiller thường được sử dụng tại các công trình có nhu cầu điều hòa lớn như:

• Nhà máy

• Bệnh viện

• Trung tâm thương mại

• Khách sạn

• Tòa nhà văn phòng lớn

• Công trình công cộng

AHU là gì?

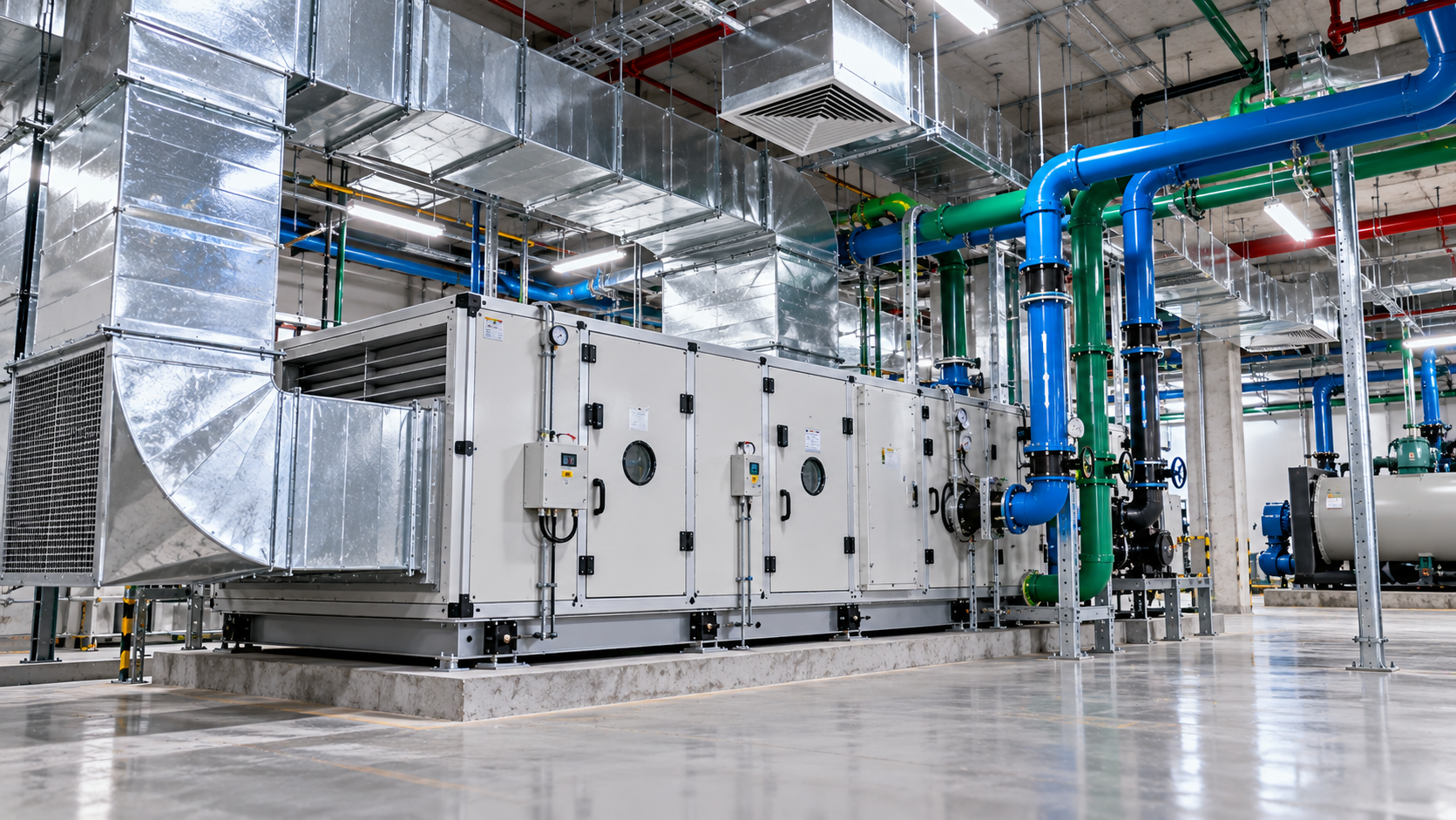

AHU – Air Handling Unit là thiết bị xử lý không khí.

AHU thường có kích thước lớn và có thể thực hiện nhiều chức năng như:

• Làm lạnh không khí

• Lọc bụi

• Cấp gió tươi

• Điều chỉnh độ ẩm

• Phân phối không khí qua hệ thống ống gió

Bên trong AHU thường có các bộ phận như bộ lọc, coil trao đổi nhiệt, quạt và các bộ phận xử lý không khí khác.

Không khí sau khi được xử lý tại AHU sẽ được đưa đến các khu vực sử dụng thông qua hệ thống ống gió.

FCU là gì?

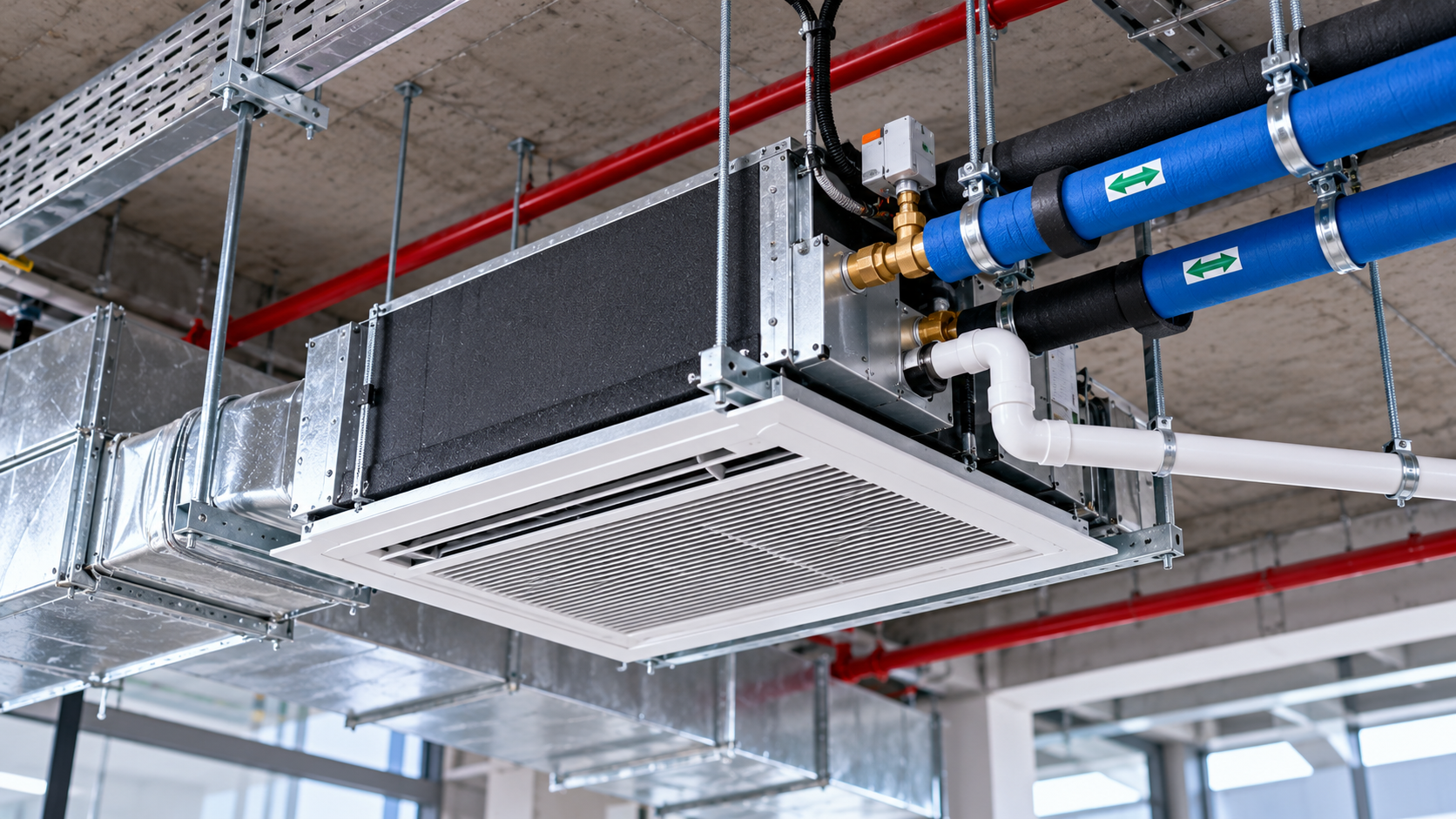

FCU – Fan Coil Unit là thiết bị trao đổi nhiệt có quạt, thường có kích thước nhỏ hơn AHU.

FCU nhận nước lạnh từ hệ thống Chiller, sau đó quạt bên trong đưa không khí qua coil lạnh để làm giảm nhiệt độ.

FCU thường phục vụ một khu vực nhỏ hoặc một phòng riêng biệt.

Các vị trí thường sử dụng FCU gồm:

• Phòng khách sạn

• Văn phòng

• Căn hộ

• Phòng làm việc

• Phòng chức năng riêng

So với AHU, FCU thường đơn giản hơn và không có khả năng xử lý không khí toàn diện như AHU.

AHU – FCU – Chiller khác nhau như thế nào?

Có thể hiểu đơn giản:

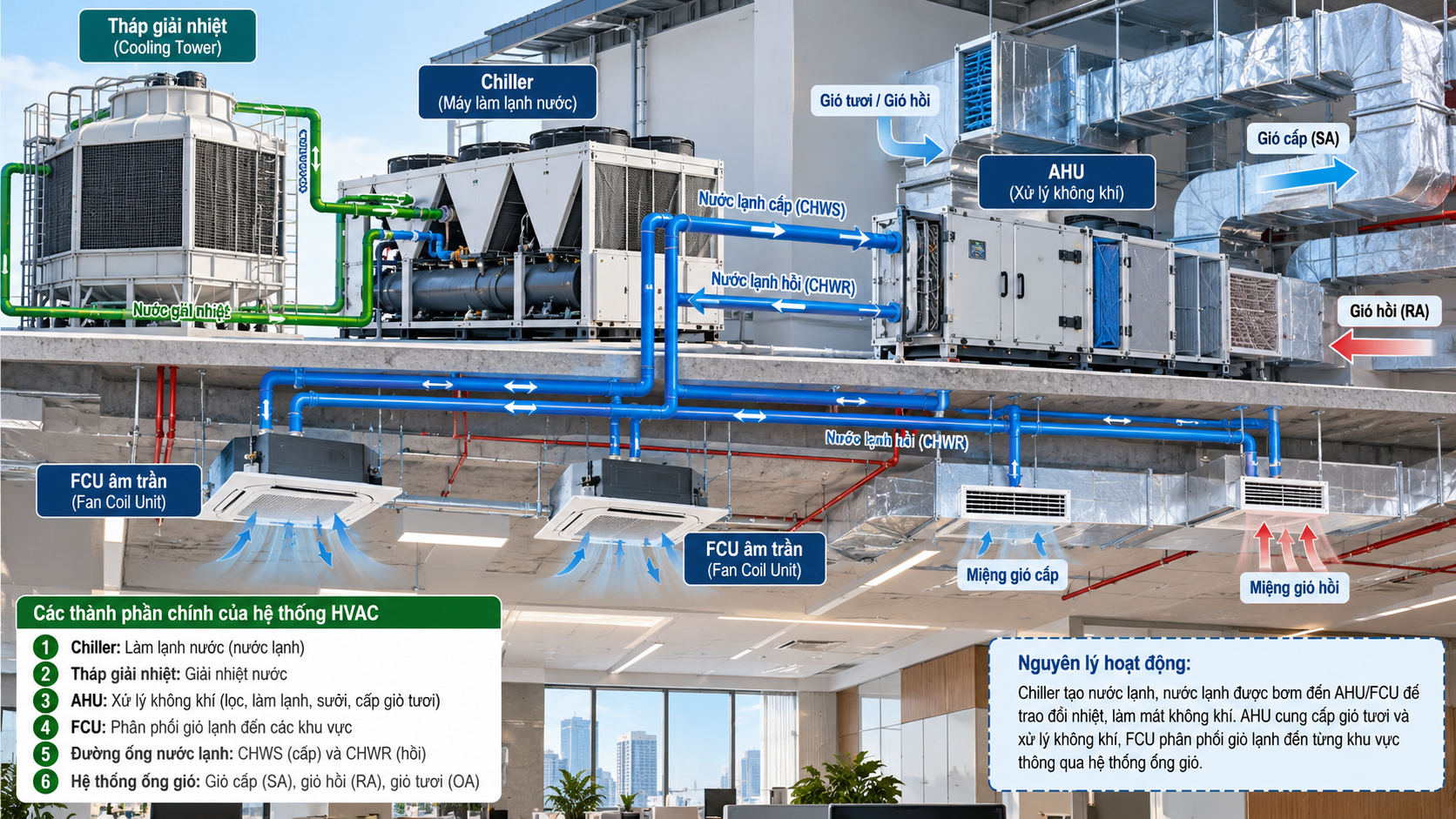

Chiller tạo nước lạnh → AHU/FCU sử dụng nước lạnh → Không khí được làm mát → Phân phối đến khu vực sử dụng.

AHU và FCU có giống nhau không?

Cả AHU và FCU đều sử dụng coil trao đổi nhiệt và quạt để làm mát không khí, nhưng quy mô và chức năng khác nhau.

AHU thường có lưu lượng gió lớn, kết nối với hệ thống ống gió và có khả năng xử lý không khí tốt hơn.

Trong khi đó, FCU nhỏ gọn hơn và thường phục vụ riêng từng khu vực.

Vì vậy, việc lựa chọn AHU hay FCU phụ thuộc vào công năng, diện tích, yêu cầu chất lượng không khí và cách tổ chức hệ thống HVAC của công trình.

Vì sao hệ thống HVAC cần phối hợp với MEP?

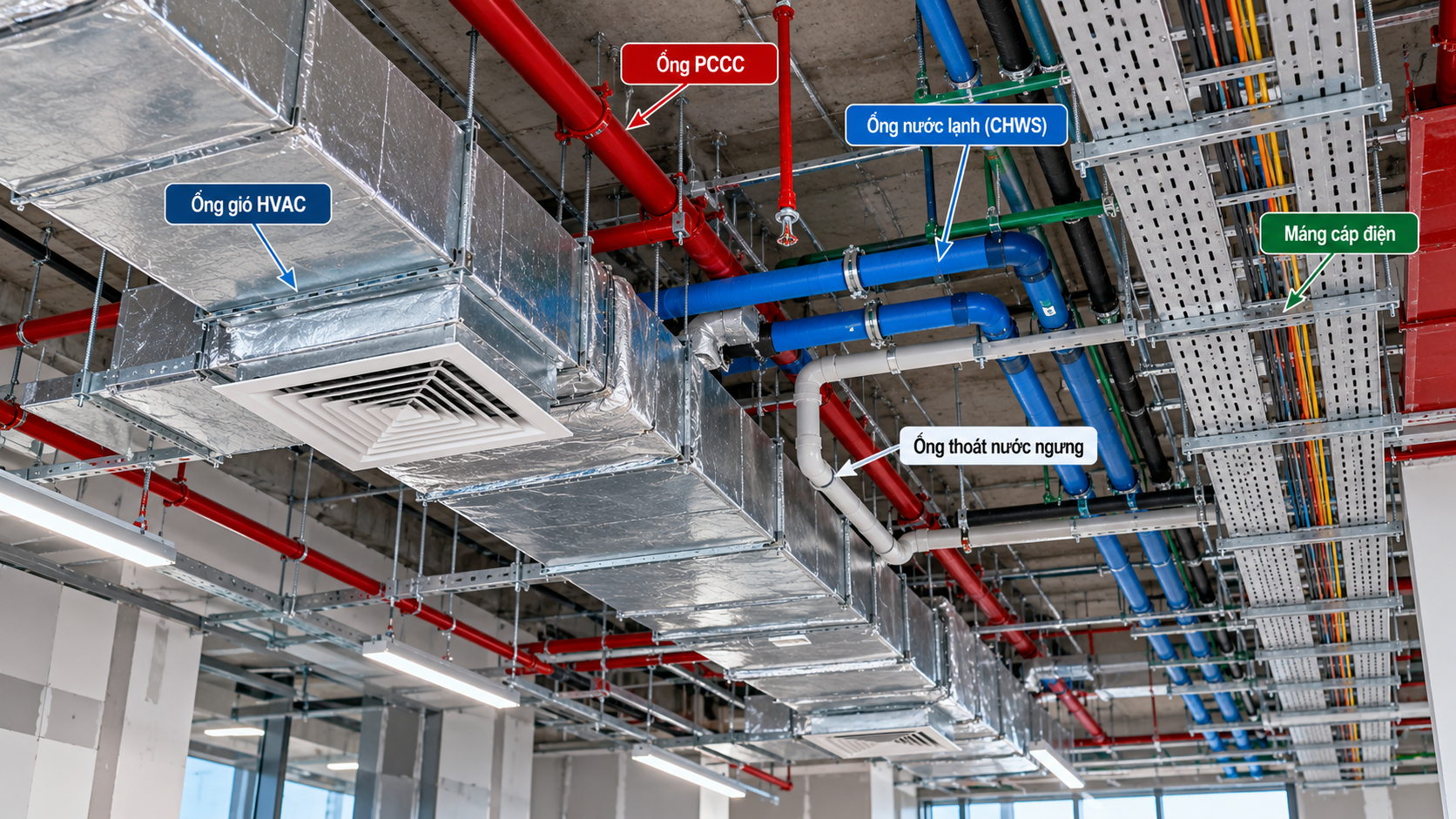

HVAC chiếm khá nhiều không gian kỹ thuật, đặc biệt là hệ thống ống gió và đường ống nước lạnh.

Trong trần kỹ thuật, HVAC thường phải phối hợp với:

• Máng cáp điện

• Đường ống PCCC

• Đường ống cấp – thoát nước

• Hệ thống điện nhẹ

• Kết cấu công trình

Nếu không phối hợp từ giai đoạn thiết kế, ống gió lớn có thể xung đột với máng cáp, ống PCCC hoặc các tuyến kỹ thuật khác.

Không phải công trình nào cũng cần Chiller

Đối với công trình nhỏ, hệ thống điều hòa có thể sử dụng máy lạnh cục bộ, VRV/VRF hoặc các giải pháp khác mà không cần Chiller.

Chiller thường phù hợp hơn với công trình có tải lạnh lớn, nhu cầu vận hành tập trung và nhiều khu vực sử dụng đồng thời.

Do đó, lựa chọn hệ thống HVAC cần dựa trên:

Công năng → Quy mô → Tải lạnh → Thời gian vận hành → Không gian kỹ thuật → Chi phí đầu tư và vận hành.

Thiết kế HVAC cần tính đến vận hành và bảo trì

Ngoài khả năng làm lạnh, hệ thống HVAC cần có không gian phù hợp để bảo trì thiết bị, vệ sinh lọc gió, kiểm tra bơm, van và xử lý nước ngưng.

Đối với AHU, FCU và Chiller, khả năng tiếp cận thiết bị sau khi hoàn thiện công trình là yếu tố rất quan trọng.

Thiết kế hợp lý ngay từ đầu giúp hệ thống dễ vận hành hơn và hạn chế việc phải tháo dỡ các hạng mục khác khi bảo trì.

Phát Thịnh tiếp cận HVAC trong tổng thể MEP

Tại Công ty TNHH Tư Vấn Thiết Kế Công Nghệ Phát Thịnh, hệ thống HVAC được xem xét đồng thời với các bộ môn kỹ thuật khác như điện, PCCC và cấp thoát nước.

Quá trình triển khai có thể được thực hiện theo hướng:

Phân tích công năng → Xác định nhu cầu HVAC → Bố trí thiết bị → Xác định đường ống và ống gió → Phối hợp MEP → Kiểm tra không gian kỹ thuật → Hoàn thiện hồ sơ.

Việc phối hợp ngay từ đầu giúp hạn chế xung đột và tạo điều kiện thuận lợi hơn cho thi công, vận hành và bảo trì hệ thống.

Hiểu đúng AHU – FCU – Chiller để lựa chọn giải pháp phù hợp

Chiller, AHU và FCU không phải là ba thiết bị thay thế cho nhau mà là những thành phần có chức năng khác nhau trong hệ thống HVAC.

Chiller tạo nước lạnh – AHU xử lý và phân phối không khí – FCU làm mát từng khu vực.

Việc lựa chọn và bố trí thiết bị cần dựa trên quy mô, công năng và nhu cầu vận hành thực tế của từng công trình.
